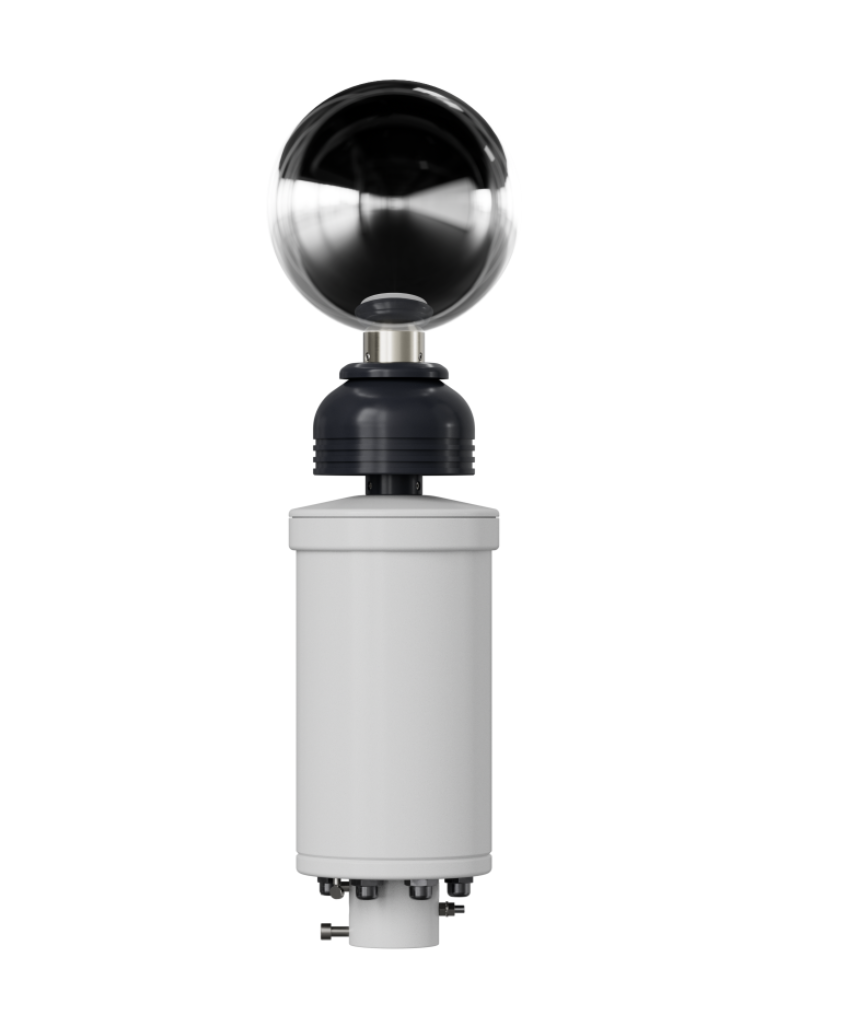

El sistema BTD-200 es una solución autónoma de detección de rayos desarrollada a partir de tecnología profesional de grado aeronáutico. Por lo tanto, resulta un equipo imprescindible en recintos deportivos, instalaciones industriales, parques eólicos y redes meteorológicas donde el aviso previo de tormentas eléctricas es crítico para la seguridad. De este modo, el sensor detecta todas las formas de actividad eléctrica atmosférica en un radio de hasta 35 km (22 millas).

A diferencia de los detectores basados en radiofrecuencia convencional, el equipo emplea un principio casi-electrostático único que mide variaciones de baja frecuencia en el campo eléctrico. Por consiguiente, ofrece una tasa de falsas alarmas excepcionalmente baja (inferior al 2 %) al filtrar las interferencias electromagnéticas del entorno. Además, el dispositivo monitorea las partículas cargadas en la precipitación y la intensidad del campo local, permitiendo emitir alertas de peligro inminente incluso antes de que se produzca el primer rayo.

El paquete se suministra como una solución completa “lista para usar” que incluye el sensor, la fuente de alimentación universal y el software de servidor Lightning Works para monitoreo y registro de datos. Asimismo, dispone de tres relés de contacto seco que permiten activar de forma automática sirenas, luces de aviso o sistemas SCADA locales. Si requiere un alcance extendido de hasta 83 km para aplicaciones de alta cobertura le sugerimos consultar el Detector de Tormentas BTD-300.

La construcción del chasis en acero inoxidable y aluminio recubierto con pintura epoxi garantiza un rendimiento óptimo en exteriores exigentes bajo norma IP66. En consecuencia, el equipo cumple rigurosamente con los estándares EN 50536 (Clase 1) e IEC 62793 (Clase A). Finalmente, sus funciones de autoverificación integrada aseguran una operación continua y confiable sin necesidad de supervisión constante.

Caracteísticas Tecnicas:

• Salida digital: Conexión serie RS422 cablada.
• Relés de alarma: 3 relés de contacto seco (Estado de Alerta, Estado de Aviso, Autotest) con capacidad de 16 Vac / 35 Vdc / 5 A.
• Software e Interfaz: Software incluido; Lightning Works Server (monitoreo en tiempo real, configuración de alarmas y registro histórico de datos).
• Rango de medición: Rango de detección: Hasta 35 km (22 millas), Risolución: 1 km.
• Tipos de medición: Rayos Nube-Nube, Nube-Suelo e Intra-Nube.
• Intervalo de actualización: Hasta 2 segundos (máximo 120 descargas/minuto).
• Eficiencia de Detección típica: 95 % para un rayo individual; 99 % para tormentas con 2 rayos; 99,9 % para tormentas con 3 o más rayos dentro del rango de 35 km.
• Alimentación: 9 a 30 Vdc (incluye adaptador de red universal AC-DC).
• Consumo eléctrico: Inferior a 5 W.
• Materiales: Acero inoxidable y aluminio recubierto en polvo epoxi.
• Dimensiones: Altura 675 mm, Diámetro 200 mm, Peso: 4,3 kg (solo sensor).
• Temperatura de operación: -20 °C a +50 °C.
• Humedad operacional: 0 % a 100 % RH.
• Resistencia al viento: Hasta 60 m/s.
• Grado de protección: IP66.
• Certificaciones & Normativas: EN 50536:2011+A1:2012 (Clase 1) e IEC 62793 (Clase A).
