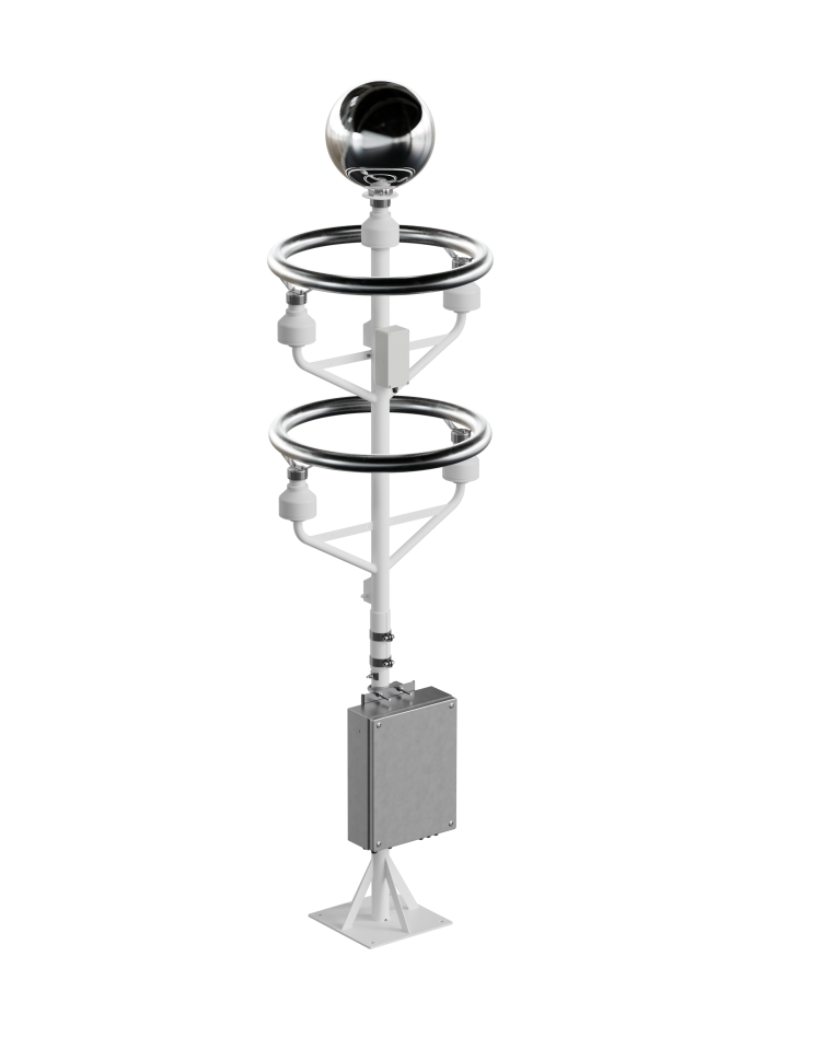

El detector de tormentas BTD-300 es un instrumento autónomo desarrollado para ofrecer máxima fiabilidad en la localización e identificación de descargas eléctricas a distancias de hasta 83 km. Por lo tanto, resulta la opción idónea en infraestructuras donde la seguridad personal y la continuidad operativa son críticas, tales como aeropuertos, parques eólicos, minería y observatorios meteorológicos. De este modo, supera las limitaciones de los detectores de radiofrecuencia al ser inmune al ruido de maquinaria eléctrica o transmisores locales.

Su principio de medición casi-electrostático utiliza tres antenas para analizar las perturbaciones de baja frecuencia (<50 Hz) en el campo eléctrico atmosférico. Por consiguiente, el sistema determina con alta precisión la distancia de las descargas Nube-Nube, Nube-Suelo e Intra-Nube basándose en la caída de intensidad del campo. Además, el monitoreo continuo de la carga eléctrica local advierte de manera temprana sobre el riesgo de caída de rayos en la vertical del equipo antes del primer chispazo.

El sensor ofrece conectividad avanzada mediante Ethernet o interfaz serie RS422, facilitando su integración en redes complejas de monitorización o el uso con el software de registro en PC suministrado. Asimismo, permite incorporar un módulo opcional de radiogoniómetro para obtener la dirección de los rayos, así como una tarjeta de relés para la activación de balizas de aviso. Si su proyecto requiere un sensor combinado que añada visibilidad y códigos meteorológicos METAR, le sugerimos revisar el Sensor de Tiempo Presente VPF-730.

El diseño de estado sólido sin partes móviles garantiza un coste de mantenimiento prácticamente nulo durante más de una década. En consecuencia, cuenta con certificación CE y cumplimiento de las normas europeas EN 50536 (Clase 1) e IEC 62793 (Clase A). Finalmente, el sistema admite un módulo opcional de prueba de campo para simular rayos a diferentes distancias y validar las pruebas de puesta en marcha.

Características Técnicas:

• Salidas de datos: Ethernet (puerto COM virtual) o RS422 serie.
• Frecuencia de actualización: 2 segundos.
• Relés (opcionales): 3 relés de contacto seco (Precaución, Advertencia, Alerta) deshabilitables por horario.
• Goniometría (opcional): Módulo de radiogoniometría para cálculo de dirección del rayo.
• Rango operativo: Hasta 83 km (cobertura de señal > 100 km).
• Tipos de Medicionés: Nube-Nube, Nube-Suelo e Intra-Nube.
• Eficiencia de detección: 95 % (rayo único), 99 % (2 rayos) y 99,9 % (3 rayos) dentro de 56 km.
• Alimentación: 100 a 240 Vac (50-60 Hz) universal.
• Consumo: ~10 W (sensore básico) / 30 W con calefactor extendido activado.
• Materiales: Acero inoxidable y aluminio recubierto en polvo.
• Dimensiones: Longitud 2.460 mm, Peso: 25 kg.
• Temperatura de operación: -40 °C a +60 °C (hasta -50 °C con calefacción extendida).
• Humedad: 0 % a 100 % RH.
• Resistencia al viento: Hasta 40 m/s.
